第3课 认识图形

任务一：从不同角度观察图形

请观察球、三棱柱、长方体、正方体等立体图形，说一说从不同角度能看到哪些平面图形。

源码百科

先认识两块关键积木，它们就是本节互动作品的核心工具。

编程任务

本节课将围绕 5 个换装任务逐步完成作品。每个任务下方都展示对应的程序图，方便你边看边完成作品。

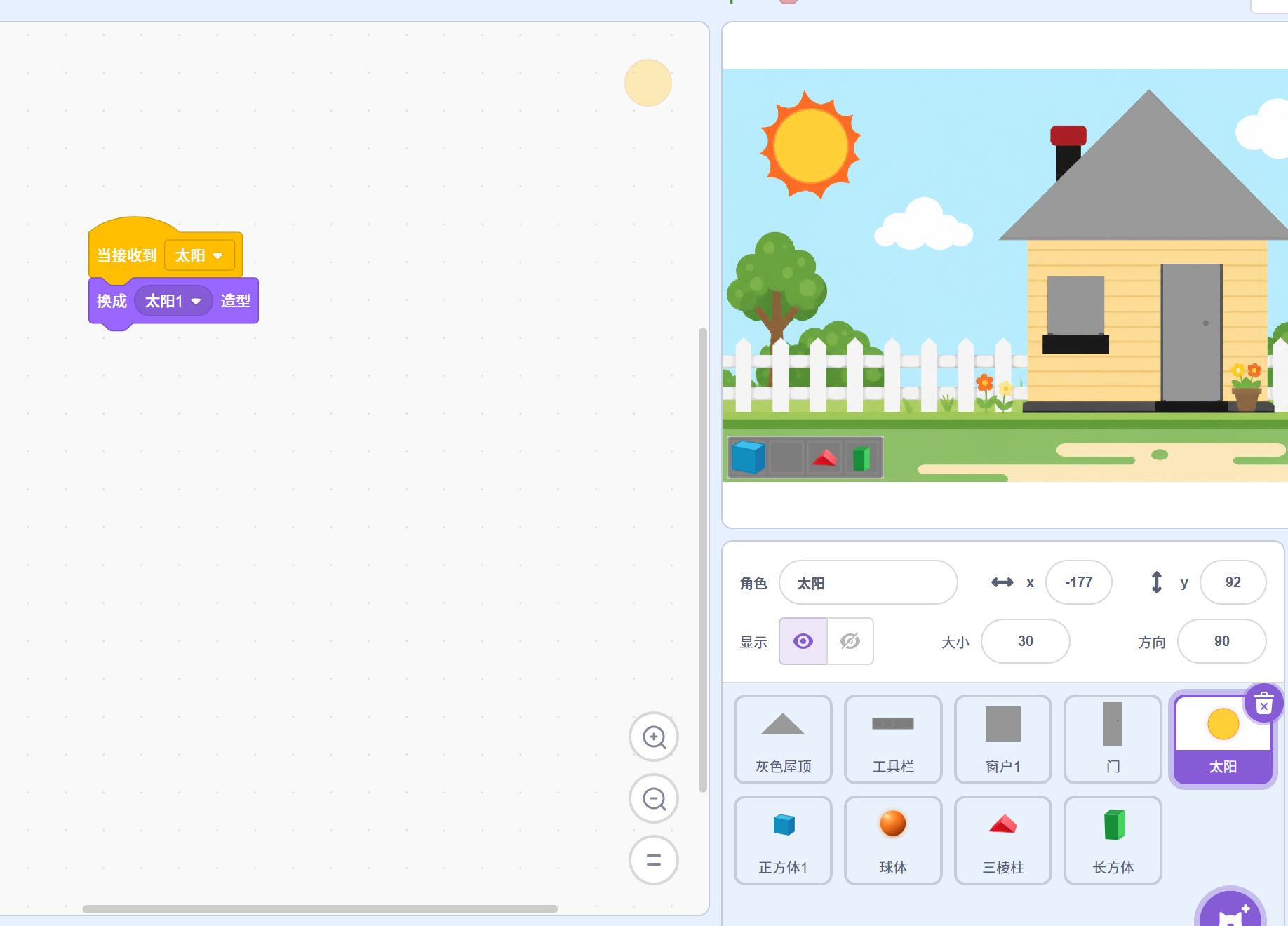

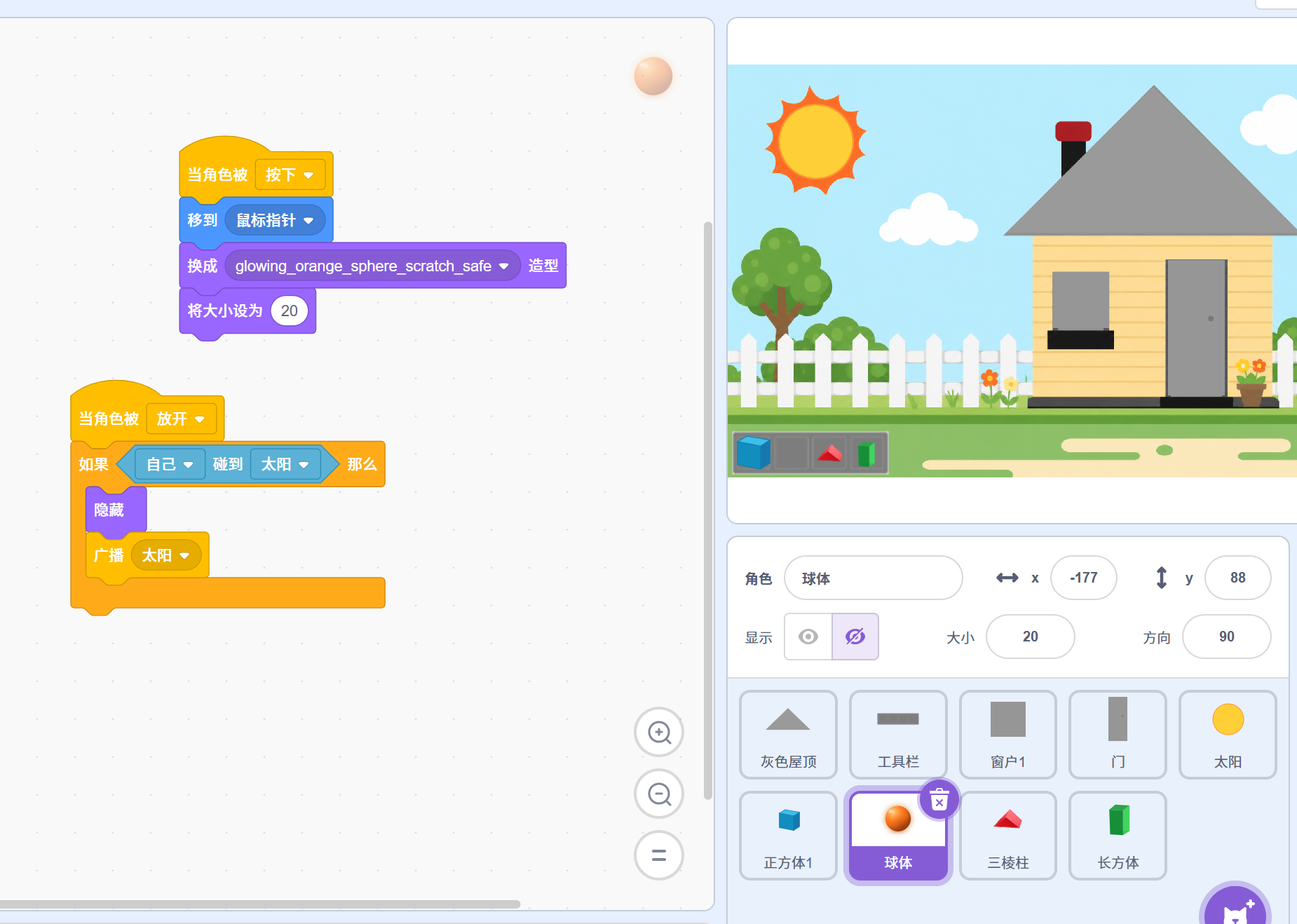

任务一

移动球体，给太阳换装

拖动球体靠近太阳空缺位置，利用碰撞判断和广播，让太阳在接收到信号后切换造型，完成第一次换装。

任务说明

• 球体按下后要能跟随鼠标移动，方便拖到太阳附近。
• 球体放开时使用“如果”积木判断是否碰到太阳。
• 碰到太阳后，隐藏球体并发送广播，让太阳完成换装。

完成标准

• 球体可以被拖动。
• 太阳可以成功换装。
• 广播名称和判断条件前后一致。

我已完成

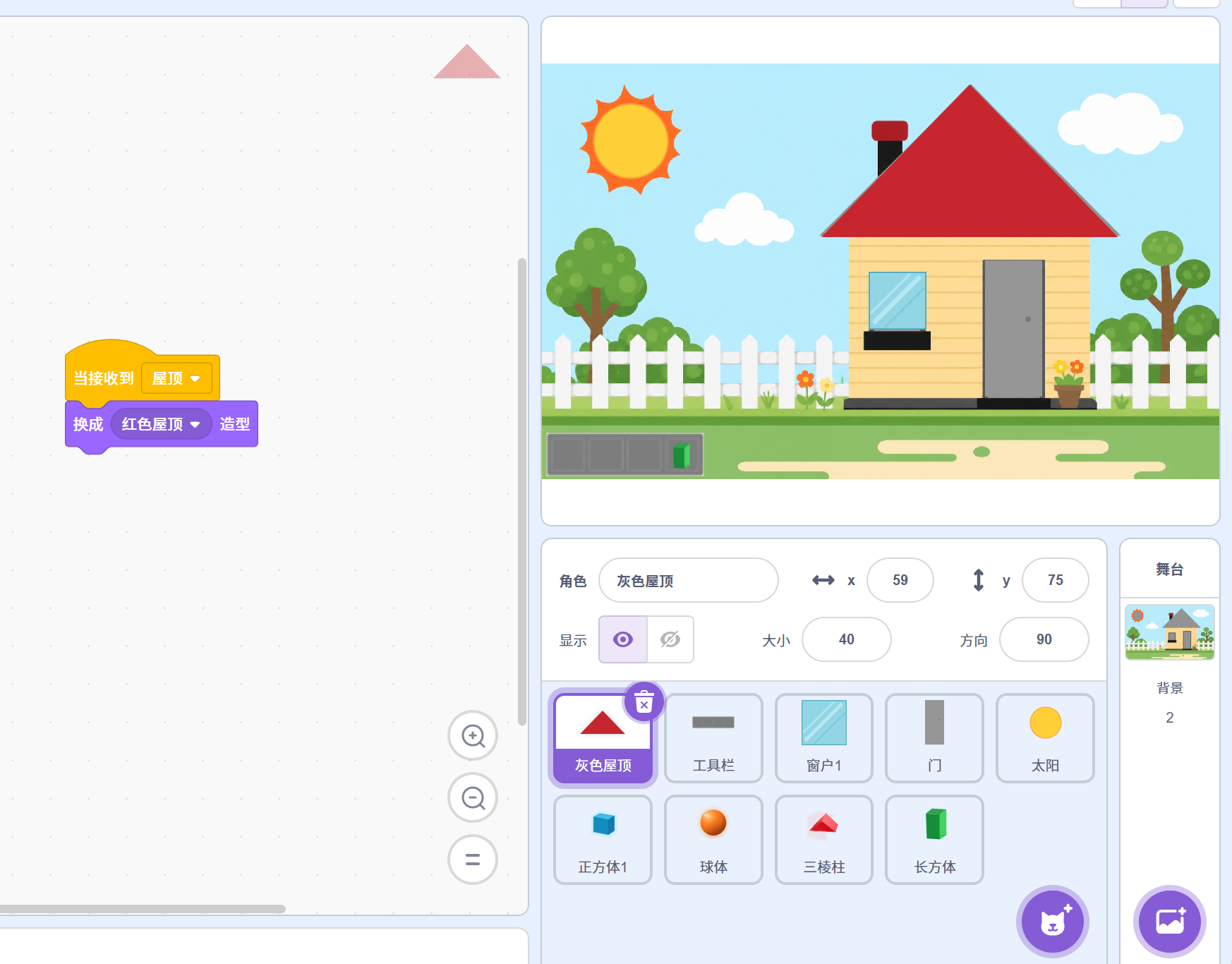

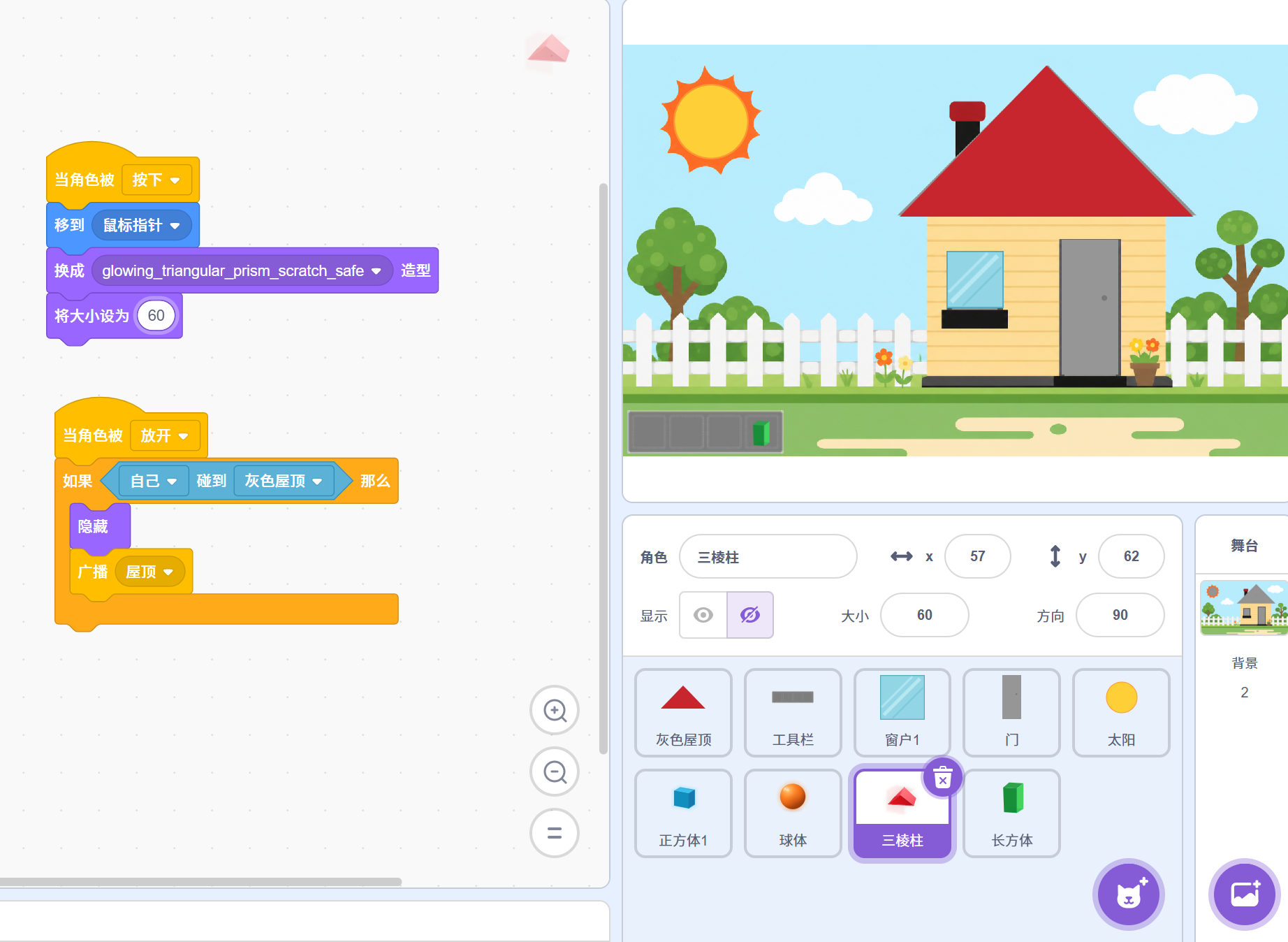

任务二

移动三棱柱，给房顶换装

把三棱柱拖到房顶对应的位置，用和任务一类似的思路，让房顶接收到广播后切换成新的造型。

任务说明

• 三棱柱按下后可以拖动，放开时再判断有没有碰到房顶。
• 碰到房顶后，隐藏三棱柱并发送对应广播。
• 房顶角色接收到广播后切换造型，完成换装。

完成标准

• 三棱柱能顺利拖动到房顶位置。
• 房顶能接收广播并换装。
• 判断逻辑不会误触发。

我已完成

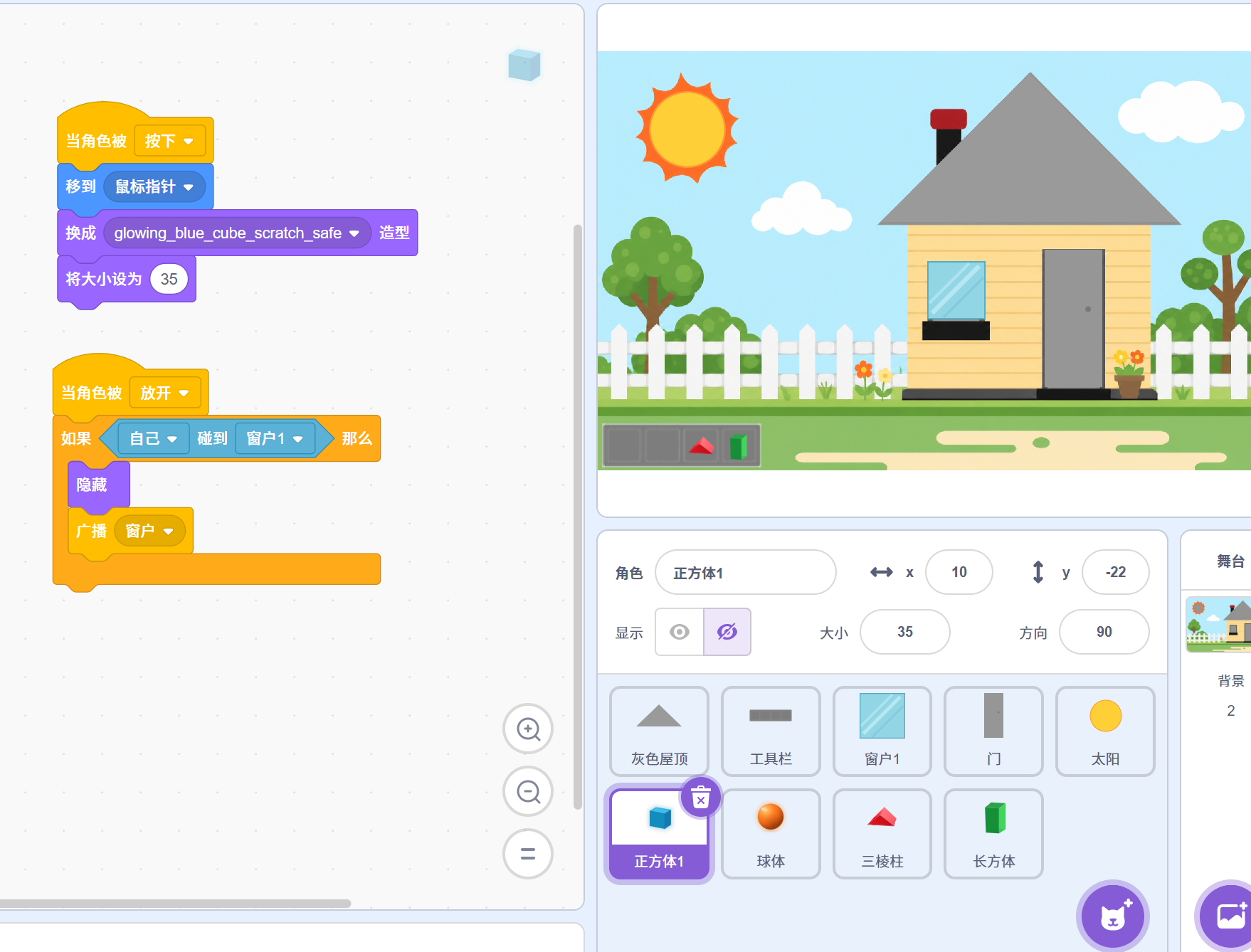

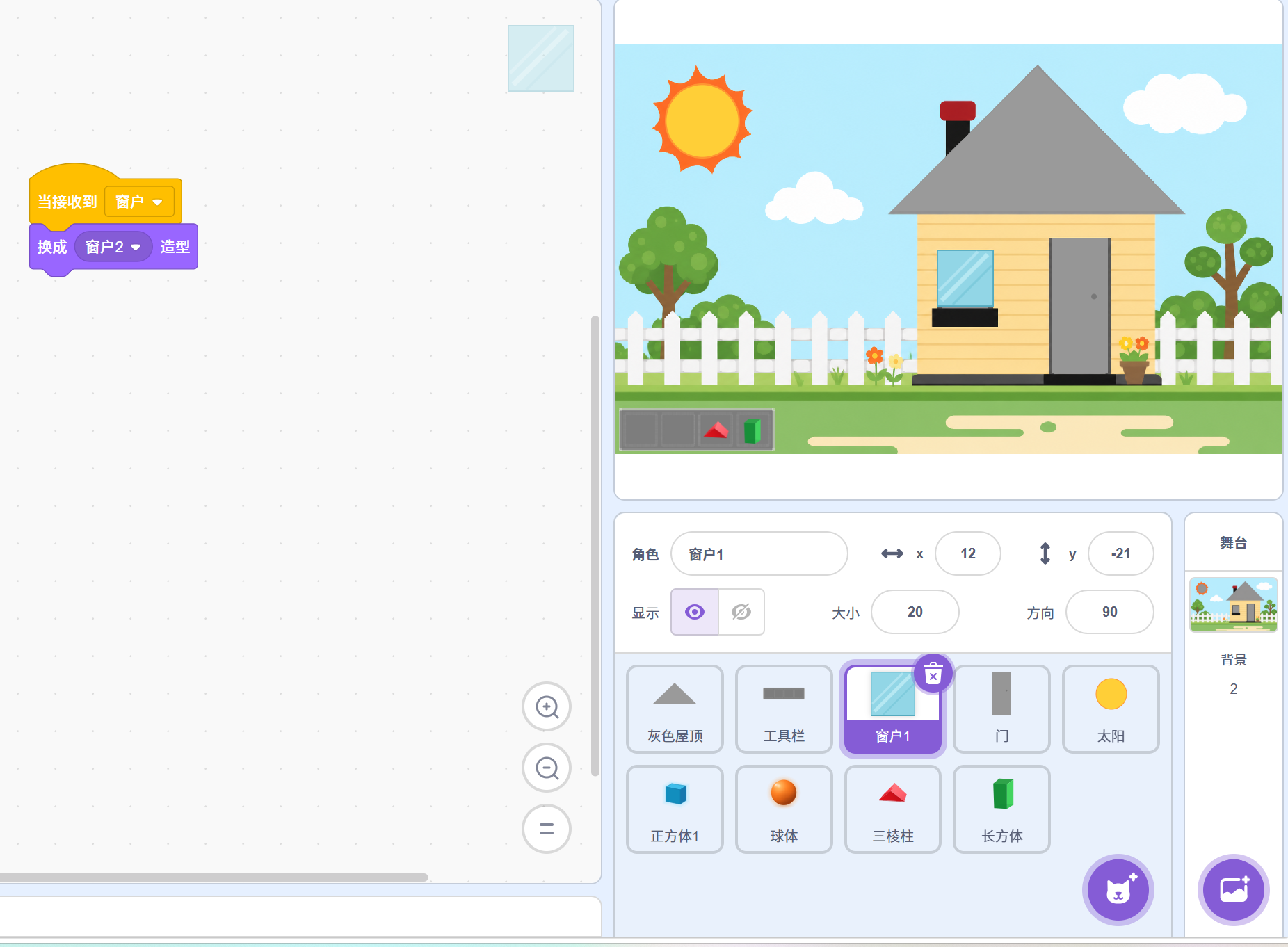

任务三

移动正方体，给窗户换装

观察正方体和平面图形的联系，把正方体拖到窗户位置，让窗户在满足条件后更换成新的图形样式。

任务说明

• 正方体拖动逻辑可以复用前面任务的积木搭建方法。
• 当正方体碰到窗户时，发送广播让窗户角色换装。
• 注意窗户造型变化要清楚，便于展示作品效果。

完成标准

• 正方体可以被拖动。
• 窗户能够成功换装。
• 换装后的效果明显。

我已完成

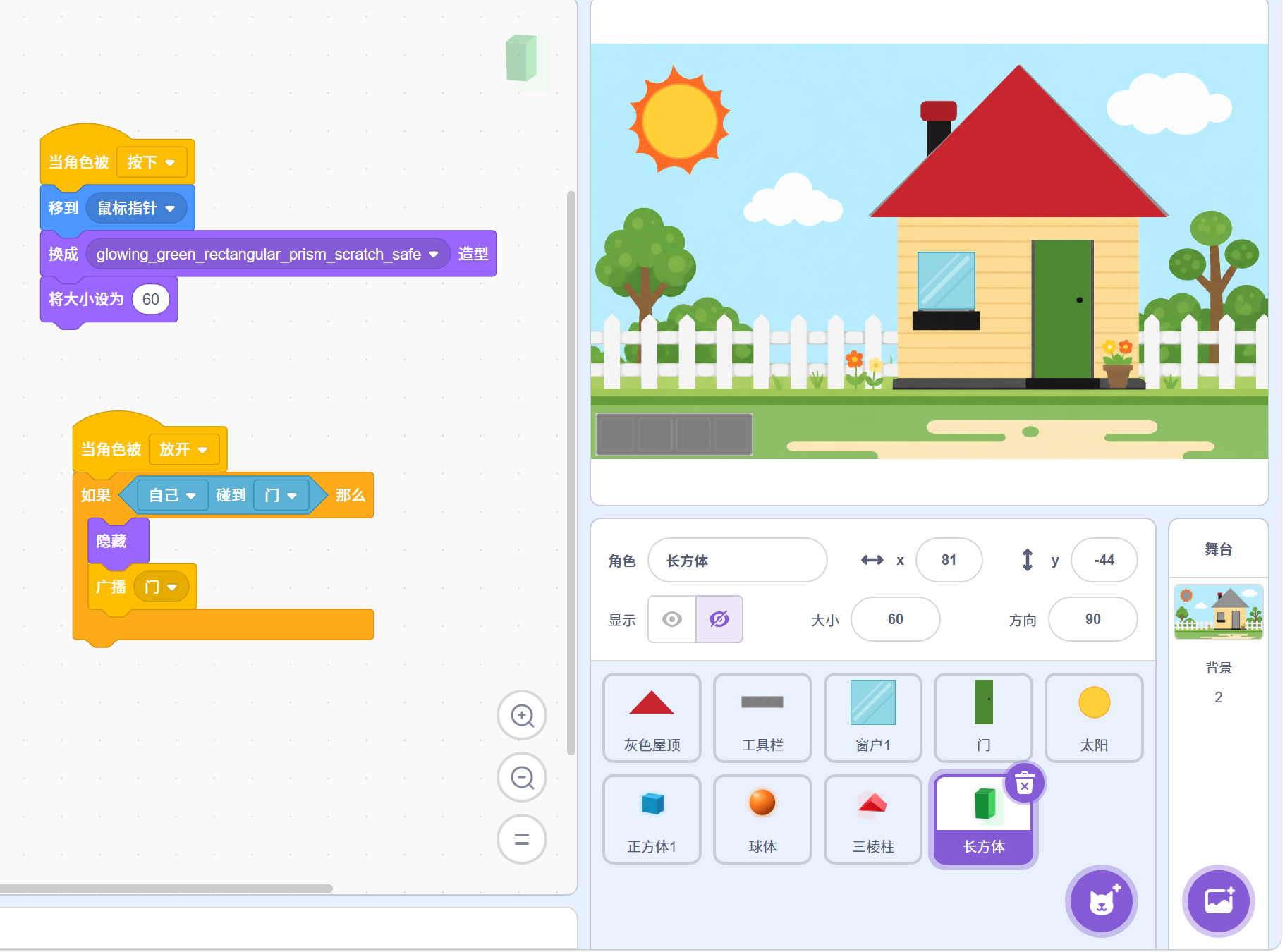

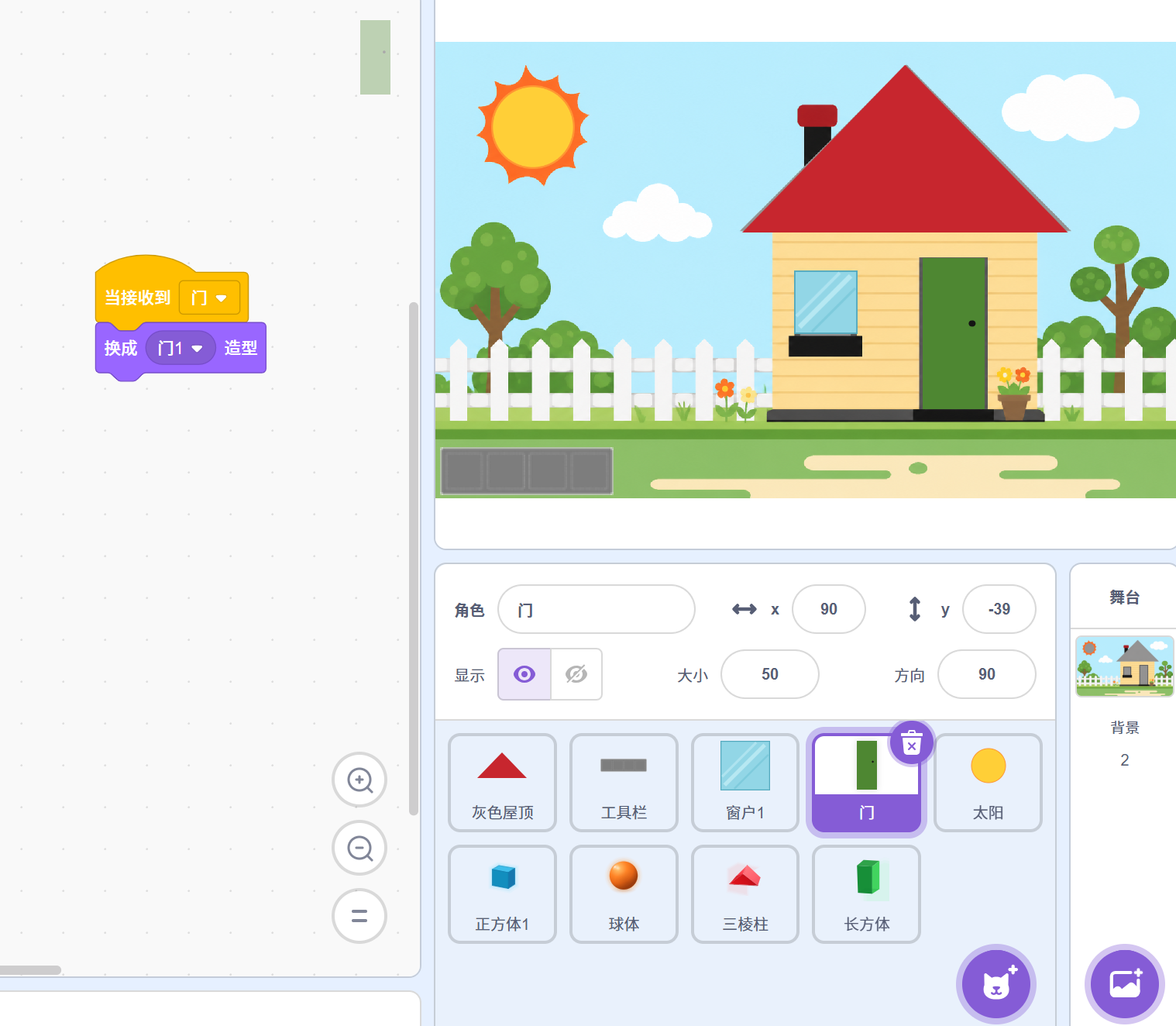

任务四

移动长方体，给门换装

继续完成门的换装任务，让长方体和门之间的碰撞判断、广播通信和造型切换配合起来。

任务说明

• 长方体拖到门的位置后，再执行“如果碰到门”的判断。
• 门接收到广播后切换造型，可以和房顶、窗户形成完整房子效果。
• 注意保持广播名称清晰，避免和前面任务混淆。

完成标准

• 长方体可拖动并参与判断。
• 门能够完成换装。
• 程序运行自然，不会反复乱跳。

我已完成

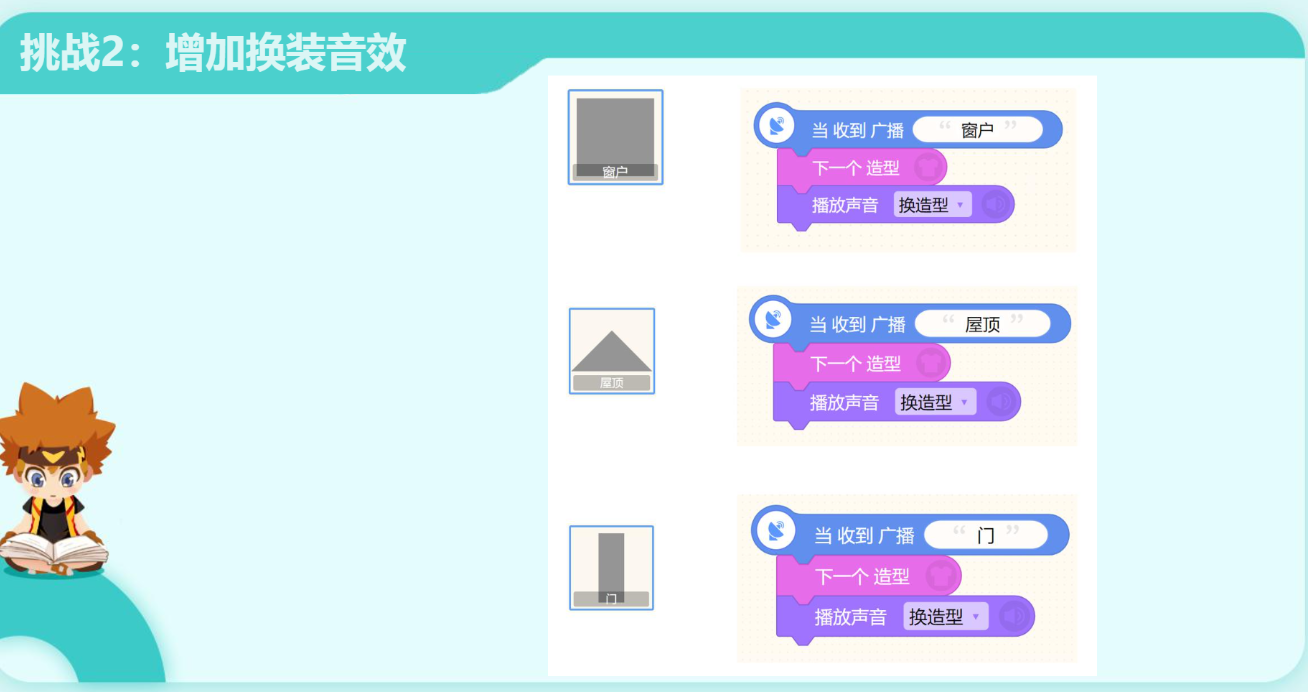

任务五

增加换装音效

在太阳、房顶、窗户或门换装成功后，加入合适的提示音效，让整个作品更像一个完整的互动小游戏。

任务说明

• 可以在广播接收成功后，播放一次换装提示音。
• 建议给关键换装动作配上统一风格的音效。
• 注意控制播放次数，避免声音过于密集。

完成标准

• 至少一个换装动作带有音效反馈。
• 音效和换装动作能对应起来。
• 作品整体播放自然流畅。

我已完成

作品提交区

沿用课程已有学习记录提交流程。先把作品信息填完整，再提交本节记录。

自我评价区

请根据本节课的学习情况，为自己做一个清楚、真实的小评价。

提交说明

提交验收单
